Ce este un sistem de uscare a nămolului la temperatură joasă
A sistem de uscare a nămolului la temperatură joasă este un echipament de procesare care reduce conținutul de umiditate al apelor uzate sau al nămolului industrial prin schimbul de căldură controlat la o bandă de temperatură relativ blândă, în general între 60 și 100 de grade Celsius, mai degrabă decât căldura mare utilizată în căile convenționale de uscare termică sau incinerare. Un uscător de nămol de temperatură joasă construit în jurul acestui principiu poate aduce nămol cu aproximativ 83 la sută conținut de apă până la o turtă uscată cu aproximativ 10 până la 30 la sută umiditate, cu o reducere corespunzătoare de volum și greutate care poate ajunge până la 90 la sută.
Deoarece procesul se desfășoară în această bandă de temperatură mai scăzută, riscul de oxidare și pericolul de incendiu în timpul manipulării sunt reduse în comparație cu uscarea la căldură ridicată, iar materialul tratat tinde, de asemenea, să înregistreze o scădere semnificativă a activității patogenului, performanța de sterilizare eficientă ajungând până la 90% în condiții de funcționare adecvate. Această combinație face ca un sistem de uscare a nămolului la temperatură joasă să fie o opțiune practică pentru instalațiile municipale de apă uzată și instalațiile industriale care trebuie să micșoreze volumul nămolului înainte de transport, eliminare sau reutilizare, fără cererea mare de combustibil asociată cu uscarea la temperaturi ridicate.
Odată ce producția uscată atinge acel interval de umiditate de 10 până la 30 la sută, devine mult mai ușor de gestionat pentru degazificare, co-amestecare și ardere, compostare sau ca materie primă de intrare pentru materialele de construcție și alte căi de recuperare a resurselor. Acesta este unul dintre motivele pentru care tehnologia a devenit un punct de referință standard atunci când site-urile municipale și industriale planifică proiecte de reducere a nămolului.
Cum funcționează un uscător de nămol la temperatură joasă
Principiul de funcționare din spatele unui uscător de nămol la temperatură joasă este construit în jurul unei bucle de aer închise, mai degrabă decât a unei surse de căldură cu ardere directă sau flacără deschisă. Nămolul umed este împrăștiat pe o suprafață de transport în interiorul unei camere izolate, aerul cald uscat este circulat prin material pentru a îndepărta umiditatea, iar acel aer umed este apoi trecut printr-o etapă de dezumidificare în care apa este condensată și evacuată. Aerul uscat este reîncălzit și trimis înapoi prin cameră, ceea ce menține pierderea de energie la minim pe parcursul ciclului.
Hrănire și distribuție uniformă
Nămolul intră în sistem printr-un buncăr de alimentare și este împrăștiat într-un strat subțire și uniform pe suprafața de uscare. Distribuția uniformă contează, deoarece straturile groase sau neuniforme încetinesc eliberarea umidității și creează o ieșire inconsistentă, astfel încât majoritatea sistemelor de uscare a nămolului la temperatură joasă includ un mecanism de nivelare la punctul de alimentare.
Camera de schimb de căldură la temperatură joasă
În interiorul camerei, aerul este încălzit până la intervalul țintă, în mod obișnuit între 60 și 100 de grade Celsius, și trecut peste sau prin stratul de nămol. Temperatura mai scăzută reduce șansa de întărire a suprafeței sau de formare a carcasei pe particulele de nămol, ceea ce la rândul său ajută umiditatea să continue migrarea din interiorul fiecărei particule către suprafață pe tot parcursul ciclului de uscare.
Evaporarea umidității și recuperarea condensului
Pe măsură ce aerul absoarbe umiditatea din nămol, acesta este direcționat către o bobină de condensare sau o unitate de dezumidificare unde vaporii de apă sunt transformați înapoi în lichid și evacuați. Acest pas este esențial pentru menținerea eficientă a procesului, deoarece recuperarea acelei încărcături de umiditate și reîncălzirea aceluiași flux de aer evită costul energiei de aspirare și încălzire constantă a aerului proaspăt exterior.
Evacuarea nămolului uscat și manipularea în aval
Odată ce nămolul atinge banda de umiditate țintă, este evacuat printr-un transportor cu șurub sau o ieșire cu bandă pentru manipulare în aval, fie că este vorba de compostare, amestecare și ardere, fie de utilizare ca intrare pentru producția de materiale de construcție. Aerul evacuat care este eliberat din sistem trece de obicei printr-o etapă de tratare a mirosurilor înainte de eliberare.
Interval tipic de temperatură de funcționare pentru uscarea nămolului
Alegerea temperaturii este una dintre cele mai clare moduri de a deosebi tehnologiile de uscare. A sistem de uscare a nămolului la temperatură joasă de obicei rulează în intervalul de 60 până la 100 de grade Celsius, în timp ce uscătoarele termice cu tambur rotativ și rutele asistate de incinerare urcă mult mai sus. Tabelul și graficul de mai jos rezumă intervalele aproximative la care se face referire în mod obișnuit atunci când se compară aceste categorii în scopuri de planificare.
| Metoda de uscare | Interval tipic de temperatură | Caracteristica generala |
|---|---|---|
| Sistem de uscare a nămolului la temperatură joasă | 60°C până la 100°C | Buclă blândă, închisă, cerere redusă de energie |
| Benzi transportoare uscare cu aer cald | 120°C până la 180°C | Debit moderat, rată de schimb de aer mai mare |
| Uscare termică cu tambur rotativ | 200°C până la 400°C | Debit mare, cerere mai mare de combustibil |
| Uscare asistată prin incinerare | 600°C până la 850°C | Căldură foarte mare, rezervată pentru anumite fluxuri de deșeuri |
Diagrama de comparație a intervalului de temperatură
Comparație ilustrativă a temperaturilor superioare de funcționare în categoriile comune de metode de uscare a nămolului
Reducerea conținutului de umiditate în timpul ciclului de uscare
Conținutul final de umiditate după uscarea nămolului depinde de proprietățile nămolului primit, timpul de retenție și configurația sistemului, dar un sistem de uscare a nămolului la temperatură joasă este în mod obișnuit conceput pentru a reduce nămolul de la aproximativ 83% umiditate la un interval țintă de 10 până la 30%. Graficul de mai jos ilustrează o curbă tipică de reducere a umidității, pas cu pas, de-a lungul unui ciclu de uscare, de la alimentarea umedă la evacuarea uscată.
Model tipic de reducere a conținutului de umiditate, etapă cu etapă, într-un ciclu de uscare a nămolului la temperatură joasă
Consumul de energie în comparație între metodele de uscare
Consumul de energie pe tonă de nămol prelucrat este una dintre cifrele cele mai practice pentru planificarea unui buget de proiect pentru utilități și dimensionarea echipamentelor. Un uscător de nămol de temperatură joasă construit în jurul recirculării aerului în buclă închisă și, în multe configurații, un aranjament de uscător de nămol cu pompă de căldură, consumă în general mult mai puțină energie pe tonă decât metodele de uscare cu tambur rotativ sau rapid care se bazează pe încălzirea continuă a unor volume mari de aer proaspăt.
Consumul aproximativ de energie în kilowați oră pe tonă de nămol procesat, afișat doar pentru comparație generală
Tehnologia uscătorului de nămol cu pompă de căldură explicată
A uscător de nămol cu pompă de căldură folosește un ciclu de refrigerare mai degrabă decât un încălzitor direct cu combustibil pentru a crește temperatura aerului în interiorul camerei de uscare. Agentul frigorific absoarbe căldura din aerul umed care iese, este comprimat pentru a-și crește și mai mult temperatura și apoi eliberează acea căldură înapoi în fluxul de aer uscat de intrare. Deoarece aceeași energie este reutilizată în buclă, în loc să fie evacuată în exterior, această configurație este una dintre abordările mai conștiente de energie din categoria mai largă a sistemelor de uscare a nămolului la temperatură joasă.
Această abordare în buclă închisă susține, de asemenea, un control mai consistent al temperaturii, care contează pentru fluxurile de nămol cu compoziție variabilă, cum ar fi cele care provin din imprimare și vopsire, fabricarea hârtiei, galvanizare, procesare chimică, tratarea pielii și operațiuni farmaceutice. Controlul constant al temperaturii reduce șansa de supraîncălzire localizată sau de uscare insuficientă într-un singur lot.
Compararea tehnologiilor de uscare a nămolului
Alegerea între un sistem de uscare a nămolului la temperatură joasă, un uscător cu tambur rotativ, un uscător termic cu bandă transportoare sau uscare solară în aer liber se reduce de obicei la cântărirea mai multor factori simultan, mai degrabă decât la alegerea unei singure valori. Graficul radar de mai jos aliniază patru categorii de tehnologie la care se face referire în mod obișnuit în eficiența energetică, controlul mirosurilor, nivelul de automatizare, eficiența amprentei și rata de reducere a umidității, folosind o scară simplă de la 0 la 10 pentru comparație generală.
Comparație generală pe cinci dimensiuni, bazată pe caracteristicile tipice la care se face referire pentru fiecare categorie de tehnologie
Componentele de bază ale unui sistem de uscare a nămolului la temperatură joasă
Majoritatea sistemelor împărtășesc un set comun de blocuri de construcție, chiar și atunci când aspectul este adaptat pentru un proiect specific de sistem de uscare a nămolului industrial. Înțelegerea acestor părți ajută la compararea propunerilor de la diferiți furnizori sau la evaluarea unei instalații existente.
- Unitate de alimentare și distribuție uniformă a nămolului
- Camera de uscare izolată la temperatură joasă
- Pompă de căldură sau modul de schimb de căldură reziduală
- Sistem de circulație a aerului și dezumidificare
- Linia de colectare și evacuare a condensului
- Panou automat de control și monitorizare
- Unitate de evacuare și transport a nămolului uscat
- Modul de tratare a aerului evacuat și a mirosurilor
Aplicații industriale ale uscării nămolului la temperatură joasă
An sistem industrial de uscare a nămolului construit pe principii de temperatură scăzută este utilizat într-o gamă largă de sectoare, deoarece profilul de căldură blând se potrivește mai bine nămolurilor cu compoziție variabilă decât rutelor de căldură ridicată în multe cazuri. Tabelul de mai jos prezintă sursele comune de nămol și ceea ce tinde să conteze cel mai mult pentru fiecare în timpul uscării.
| Sectorul Industrie | Sursa de namol | Considerent de uscare |
|---|---|---|
| Ape uzate municipale | Namol de tratare primara si secundara | Nevoi de volum mare, debit constant |
| Imprimare și vopsire | Colorează nămolul de apă uzată | Compuși de culoare, importanța controlului mirosurilor |
| Fabricarea hârtiei | Nămol de fabrică de celuloză și hârtie | Conținut fibros, solide inițiale variabile |
| Galvanizarea | Nămol de proces care poartă metal | Manevrare atentă înainte de etapele ulterioare de reutilizare |
| Industria chimică | Namolul de ape uzate de proces | Compoziție variabilă, necesități de uscare în lot |
| Prelucrarea Pielei | Nămol de tăbăcărie | Managementul mirosurilor, încărcătură organică |
| Produse farmaceutice | Namol biologic si de proces | Control constant al temperaturii scăzute |
Cum să selectați un producător de încredere de echipamente de uscare a nămolului
Compararea propunerilor de la mai mult de una producator de uscatoare de namol merită timpul, deoarece potrivirea corectă depinde de proprietățile nămolului la locul specific la fel de mult ca și de echipamentul în sine. Câteva puncte practice tind să separe o propunere bine potrivită de una generică.
- Experiență în inginerie atât pentru tipurile de nămol municipal, cât și industrial
- Capacitatea de a dimensiona un uscător de nămol de temperatură joasă la umiditatea reală și compoziția nămolului de alimentare
- Disponibilitatea unei linii complete de echipamente, de la mașini de deshidratare până la sisteme complete de tratare a apelor uzate
- Instalații de referință într-o serie de industrii, nu într-un singur sector
- Asistență tehnică clară de la consultare până la proiectare, construcție și operare
- Comunicare transparentă despre nevoile de întreținere și disponibilitatea pieselor de schimb

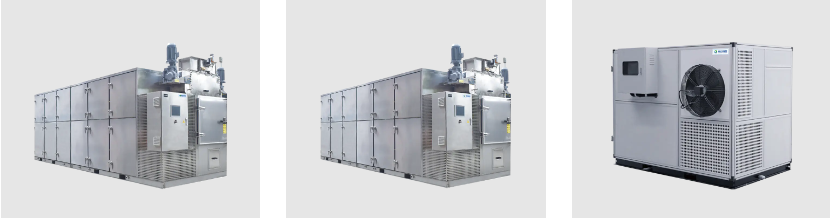

Gama de produse și opțiuni de configurare personalizată
Deoarece compoziția nămolului și condițiile amplasamentului variază atât de mult, un singur design fix se potrivește rar pentru fiecare proiect. Mai multe configurații sunt disponibile în mod obișnuit în cadrul categoriei de sisteme de uscare a nămolului la temperatură joasă, fiecare potrivită pentru un aspect diferit sau situație de sursă de căldură.
Mașină de uscare a nămolului de tip curea de temperatură joasă
Această configurație folosește un design de transport cu bandă continuu, potrivit pentru un debit constant și continuu, făcându-l o potrivire practică pentru instalațiile municipale și site-urile industriale care generează nămol zilnic.
Mașină de uscare a nămolului pentru căldură reziduală la temperatură joasă
Această configurație este construită pentru a profita de căldura reziduală deja disponibilă de la alte procese ale fabricii ca aport de energie primară, ceea ce poate reduce sarcina suplimentară de încălzire pe care trebuie să o furnizeze un site pe lângă operațiunile existente.
Aparat de uscare a camerei criogenice de nămol
Această configurație bazată pe cameră se potrivește procesării în loturi sau site-urilor cu o amprentă disponibilă mai mică, oferind flexibilitate în cazul în care dispozițiile continue în stilul curelei nu sunt practice.
Pentru proiectele cu caracteristici neobișnuite ale nămolului, constrângeri de spațiu sau cerințe de integrare, an Sistem de uscare a nămolului OEM aranjare sau lucru cu a furnizor de uscător de nămol personalizat permite ca dimensiunea camerei, capacitatea de tratare a aerului și aspectul controlului să fie ajustate în funcție de condițiile reale ale locului, mai degrabă decât să forțeze o unitate standard într-o aplicație nepotrivită.
Practici de întreținere pentru o funcționare fiabilă pe termen lung
Întreținerea de rutină menține un sistem de uscare a nămolului la temperatură joasă să funcționeze la eficiența dorită și ajută la evitarea perioadelor de nefuncționare neplanificate. Punctele de mai jos acoperă zonele care necesită de obicei cea mai obișnuită atenție.
- Inspecție de rutină a benzilor și a transportoarelor pentru uzură sau nealiniere
- Curățarea regulată a condensului și a filtrului
- Suprafața schimbătorului de căldură se verifică pentru a preveni acumularea de calcar
- Verificări de calibrare a senzorilor și controlului
- Curățare programată a conductelor de aer și a căii de evacuare
- Ungerea pieselor mecanice mobile conform manualului echipamentului
Despre Qingben Environmental Technology
Qingben Environmental Technology (Jiangsu) Co., Ltd. este o întreprindere profesională axată pe producția și service-ul de echipamente de tratare a nămolului și a apelor uzate. Lucrările se concentrează pe cercetare și dezvoltare în tratarea nămolului și a apelor uzate, cu o gamă de produse care include mașini de deshidratare a nămolului din decantor, echipamente de uscare a nămolului, seturi complete de echipamente de tratare a apelor uzate, echipamente de uscare a sedimentelor de râuri și lacuri și servicii tehnice conexe.
În calitate de producător de uscător de nămol de temperatură joasă și fabrică de echipamente de uscare a nămolului cu sediul în China, se oferă asistență tehnică cuprinzătoare de la consultarea și proiectarea proiectului până la construcție, operare și întreținere, menită să sprijine implementarea cu succes și funcționarea constantă a proiectelor de tratare a apelor uzate și tratare a nămolului. Echipamentul nostru de uscare a nămolului la temperatură joasă poate usca direct ape uzate sau nămol cu un conținut de apă de aproximativ 83 la sută până la 10 până la 30 la sută umiditate nămol uscat, cu o reducere care ajunge până la 90 la sută și o sterilizare eficientă de până la 90 la sută, menținând în același timp consumul de energie scăzut și evitând poluarea secundară. Acest lucru îl face potrivit atât pentru nămolul municipal, cât și pentru o gamă largă de fluxuri de nămol industrial, inclusiv imprimare și vopsire, fabricarea hârtiei, galvanoplastie, industria chimică, piele și aplicații farmaceutice.
Întrebări frecvente
| Î1. Ce este un sistem de uscare a nămolului la temperatură joasă Este un echipament de uscare care reduce umiditatea nămolului utilizând schimbul de căldură controlat la temperatură joasă, de obicei în intervalul de 60 până la 100 de grade Celsius, în locul procesării termice la temperaturi ridicate. | Q2. Cum funcționează un uscător de nămol la temperatură joasă Nămolul este alimentat pe o suprafață de transport în interiorul unei camere închise, unde aerul cald și uscat circulă continuu, umiditatea este condensată din fluxul de aer, iar aerul este reîncălzit și recirculat. |
| Q3. Ce temperatură este folosită pentru uscarea nămolului Sistemele de temperatură scăzută funcționează în general între 60 și 100 de grade Celsius, în timp ce uscătoarele termice convenționale pot funcționa cu mult peste 150 de grade Celsius. | Î4. Care este conținutul final de umiditate după uscarea nămolului În funcție de configurația nămolului și a sistemului, conținutul final de umiditate scade de obicei între 10 și 30 la sută. |
| Î5. Este eficient din punct de vedere energetic uscarea nămolului la temperatură joasă Deoarece procesul rulează la o temperatură mai scăzută și recuperează adesea căldura din fluxul de aer, consumul de energie pe tonă de nămol procesat este de obicei mai mic decât uscarea termică la temperatură înaltă. | Î6. Pompele de căldură pot fi folosite pentru uscarea nămolului Da, un uscător de nămol cu pompă de căldură utilizează un ciclu de refrigerare pentru a extrage și reutiliza căldura într-o buclă de aer închisă, care este o abordare comună conștientă de energie a uscării la temperaturi scăzute. |
| Î7. Care este cea mai bună tehnologie de uscare a nămolului Nu există o singură tehnologie care să se potrivească fiecărui proiect, alegerea corectă depinde de caracteristicile nămolului, nevoile de debit, spațiul disponibil și considerațiile energetice pentru amplasamentul real. | Î8. Care sunt avantajele uscării la temperaturi scăzute Avantajele includ, în general, cerere mai mică de energie, risc redus de incendiu și oxidare, control mai bun al mirosurilor și producție uscată potrivită pentru compostare, amestecare în comun sau utilizare ca materie primă pentru materiale de construcție. |
